제품 소개

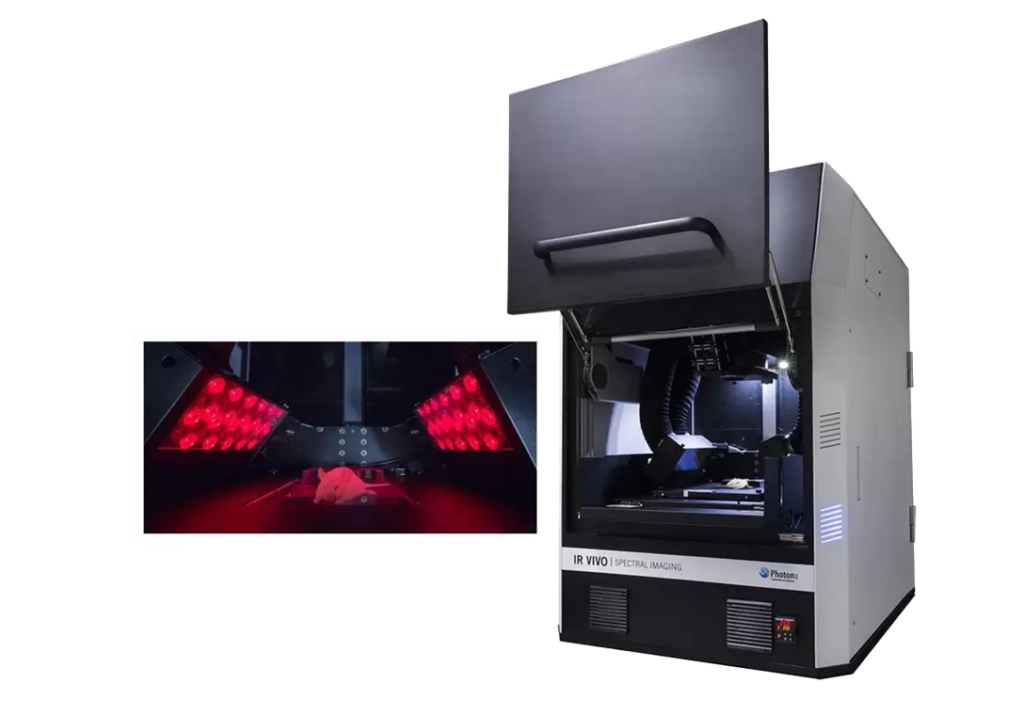

기존 가시광선 및 근적외선(NIR-I) 대역 광학 이미징의 가장 큰 걸림돌이었던 생체 조직의 빛 산란과 자가형광(Autofluorescence) 문제를 근본적으로 해결합니다. IR VIVO는 2차 근적외선(NIR-II / SWIR, 850nm–1620nm) 파장대와 고성능 InGaAs 카메라 기술을 결합하여, 생체 내부 깊은 곳의 미세 혈관 및 표적 조직을 비침습적으로 실시간 관찰할 수 있는 차세대 소동물 광학 이미징 플랫폼입니다.
Feature
- – 10배 더 깊고 선명한 투과력NIR-II/SWIR 파장을 활용하여 조직 흡수와 산란을 극대화하여 감소시킴으로써 기존 이미징 대비 최대 10배 깊은 침투 깊이와 높은 공간 해상도 구현
- – 초고속 실시간 이미징 (220 fps)최대 초당 220프레임(220 fps)의 동적 이미징을 지원하여 혈류 흐름 및 생체 내 약물 이동 속도를 정밀하게 초단위 추적
- – 넓은 분광 감도 범위850 nm ~ 1620 nm 파장대를 지원하는 고감도 InGaAs 센서 탑재로 ICG(Indocyanine Green) 등 다양한 NIR-II 형광 물질 완벽 지원
- – 자가형광 반응 극소화생체 조직 고유의 자가형광(Autofluorescence) 간섭을 차단하여 신호 대 잡음비(S/N Ratio)를 획기적으로 개선
Highlight
- NIR-II / SWIR Detection Technology
- 조직 투과성이 높은 1000~1700nm 대역의 빛을 감지하여 비침습적 상태에서도 심부 조직의 미세혈관 구조를 명확하게 시각화합니다.
- InGaAs 초고감도 카메라 탑재
- 고효율 양자 효율을 자랑하는 InGaAs 센서를 통해 아주 미세한 형광 신호도 손실 없이 포착합니다.
- High Temporal & Spatial Resolution
- 빠른 연상 수집 속도로 심장 박동, 호흡수, 혈류 동태학(Hemodynamics) 등 생체 동적 변화를 비접촉식(Contact-free)으로 모니터링합니다.
Application
- Visualize microvasculature
- Identify cancer tissue, guide real-time surgeries
- Monitor blood flow & metabolic imaging
- Monitor cell environment (pH, lipid, mRNA)
- Monitor heart and respiratory rates contact-free
FAQ
Q1.기존 가시광선/NIR-I 이미징 방식 대비 가장 큰 차이점과 장점은 무엇인가요?
A.기존 NIR-I(700~900nm) 이미징은 조직 내 빛 산란과 자가형광으로 인해 산란 현상이 심하고 침투 깊이가 매우 제한적이었습니다. 반면, IR VIVO의 NIR-II(850~1620nm) 이미징은 조직에 의한 산란과 자가형광이 거의 발생하지 않아 기존 대비 10배 이상 깊은 깊이에서도 높은 해상도의 선명한 생체 내 이미지를 얻을 수 있습니다.
Q2.장비 설치 공간 및 환경 조건은 어떻게 되나요?
A.일반적인 생명과학 연구실의 표준 실험대(Benchtop)에 설치할 수 있도록 콤팩트하게 설계되었습니다. 별도의 암실 구축 없이 내부 암실 구조가 적용되어 있으며, 표준 전원(220V) 및 일반 연구실 온도 조건(18~25℃)에서 안정적으로 운용할 수 있습니다.
제품 사양
| Emission Spectral Range | 850 – 1620 nm (Extension available in the visible up to 400 nm) |
|---|---|
| Filter Types | Multispectral: Filter wheel / Hyperspectral: HyperCube™ |
| HyperCube™ Spectral Resolution | < 4 nm |
| Illumination Source | 730, 780, 808 or 810 nm LEDs (Other sources available upon request) |
| Illumination Area | 15.6 x 12.5 cm field of view for 3 mice model |
| Field of view | Variable from 5 x 4 cm to 15.6 x 12.5 cm |
| Overall Instrument Dimensions | Tabletop: 75 x 115 x 75 cm (Expected to change) |
| Dimension (cm) | 40 × 40 × 57 |
| Stage Temperature | Up to 40°C |
| Anesthetic tubing and nosecone | 3 mice anesthetic gaz manifold supplied |
| Computer | PC with Windows 7 – 64 Bits |
| Imaging Software | PHySpec™ |
| Spectral Data Format | HDF5, FITS |
| Single Image Data Format | HDF5, CSV, JPG, PNG, TIFF |
| Preprocessing | Spatial filtering, Statistical tools, Spectrum extraction, Data normalization, Spectral calibration |
| Power Requirement | 120 VAC / 12 A / 60 Hz |
| Acquisition Modes Available | Unfiltered (Broadband) |
| Video Mode | Megapixel camera for sample visualization |
